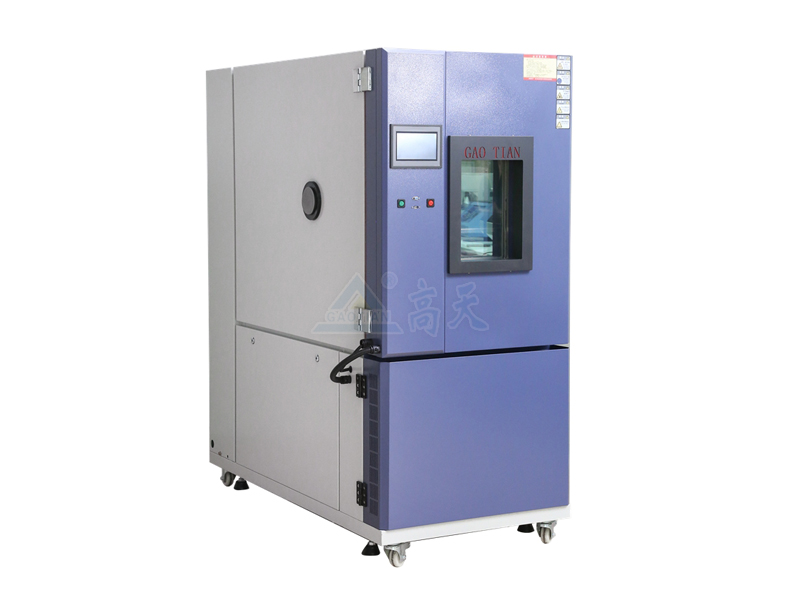

高低溫試驗箱作為環境測試設備的重要一員，廣泛應用于電子、電器、航空航天、汽車等行業的產品質量檢測和可靠性試驗。那么，高低溫試驗箱的結構原理是怎樣的呢?今天，就讓高天試驗設備小編一起揭開它的神秘面紗。

　　高低溫試驗箱的結構原理主要涉及以下幾個方面：

　　一、結構組成

　　高低溫試驗箱主要由以下幾個關鍵部分組成：

　　箱體結構：包括外殼、內膽、保溫層等，用于提供一個封閉的測試環境。

　　制冷系統：是高低溫試驗箱的核心部分之一，通常采用機械制冷的方式，通過壓縮機、冷凝器、節流機構和蒸發器等部件實現制冷循環。

　　制熱系統：通過加熱元件(如電加熱管或加熱爐)來提高箱內的溫度，模擬高溫環境。

　　溫度控制系統：裝有溫度傳感器和控制器，用于實時監測和調節箱內溫度，確保溫度在設定范圍內穩定。

　　空氣循環系統：通常配備有風扇或循環風路系統，通過強制對流使箱內空氣均勻分布，保證溫度均勻性。

　　濕度控制系統(部分型號具備)：用于調節箱內的濕度水平，以滿足特定的測試需求。

　　安全保護系統：包括超溫保護、斷水過熱保護、壓縮機高低壓保護等，確保設備和測試樣品的安全。

　　二、工作原理

　　高低溫試驗箱的工作原理主要基于制冷和制熱循環，通過這些循環來控制設備內部的溫度，從而模擬不同的高低溫環境。

　　制冷循環：制冷劑在壓縮機中被壓縮后進入冷凝器，在冷凝器中釋放熱量并冷凝成液態，然后通過節流裝置進入蒸發器，在蒸發器中吸收熱量并蒸發成氣態，從而達到降低箱內溫度的目的。此外，部分高低溫試驗箱還采用液氮輔助制冷的方式，利用液氮揮發帶走大量熱量來實現快速降溫。

　　制熱循環：加熱元件將電能轉化為熱能，使箱內溫度升高，從而模擬高溫環境。

　　溫度控制：溫度控制系統通過實時監測箱內溫度，并根據設定值與實際值的偏差自動調節制冷或制熱系統的輸出功率，以保持箱內溫度在設定范圍內穩定?，F(xiàn)代試驗箱通常采用PID控制算法或自適應控制算法等先進技術來實現高精度、高可靠性和快速穩定的溫度控制。

　　空氣循環：空氣循環系統通過風扇或循環風路系統強制對流，使箱內空氣均勻分布，避免局部溫度過高或過低，保證溫度均勻性。

　　綜上所述，高低溫試驗箱通過制冷系統、制熱系統、溫度控制系統和空氣循環系統等多系統的協同工作，能夠模擬出高溫、低溫等極端環境條件，用于對產品的質量和可靠性進行測試。
